| ESF型电缆用复合难燃槽盒
/ EFF型电缆用复合耐火隔板 |
|
|
| |
|
| 该系列槽盒、隔板综合了有机系列与无机系列的优点，弥补了有机系列成本高、耐火时间短和无机系列耐腐蚀、耐候性差的缺陷。具有难燃、耐腐蚀、耐候性好、强度高、施工方便等特点。可广泛应用于电力、石化、冶金、邮电等行业户内外各种电压等级电缆的防火保护。 |
 |
| |
技 术 性 能
1、理化性能
项目 |
单 位 |
技 术 指 标 |
外观 |
/ |
表面色泽均匀，整体平整；无机基材与有机复合层之间结合牢固，无层间剥离现象。 |
体积密度 |
Kg/m3 |
(1.7±0.2)×103 |
拉伸强度 |
MPa |
≥45 |
压缩强度 |
MPa |
≥35 |
弯曲强度 |
MPa |
≥65 |
复合强度 |
Pa |
≥2×105 |
耐 水 性 |
d |
常温下在清水中浸泡30天，无明显变化。 |
耐盐水性 |
d |
常温下在1 mol/L的NaCl溶液中浸泡30天，无明显变化。 |
耐 酸 性 |
d |
常温下在0.5 mol/L的H2SO4溶液中浸泡30天,无明显变化。 |
耐 碱 性 |
h |
常温下在0.25 mol/L的NaOH溶液中浸泡48h,无明显变化。 |
耐 油 性 |
d |
常温下在电缆油中浸泡10天，无异常。 |
|
2、耐火性能
|
项 目 |
技 术 指 标 |
氧指数，% |
≥60 |
难燃性 |
B级 |
|
|
|
施 工 方 法 |
|
（一）隔板
采用A型或B型耐火隔板封堵贯穿电缆孔洞如图一，安装简单。用C型或B型耐火隔板作多层电缆层间阻火分隔如图二，是电缆防火规范要求中一种较多的防火措施。用防火罩作电缆层阻火分隔如图三，安装方便，拆装容易。
（二）槽盒

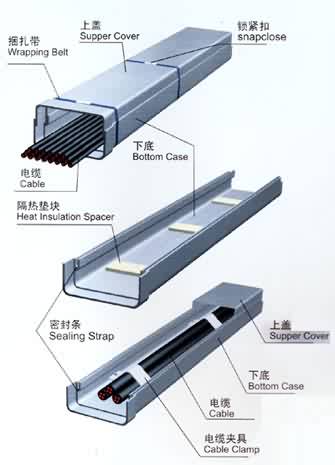

槽盒可直接安装在桥架上或支架上，用专用挂钩螺栓（配专用垫片）固定或用普通螺栓固定，槽盒之间接头用普通螺栓（配专用垫片）连接，如图四、五。在安装槽盒时，如遇现场实际变更，管道交叉或有引出电缆等情况，根据现场情况可对槽盒进行切割安装。
安装应牢固、整齐，与钢桥架（支架）平行或垂直。
安装在室外或含油设备下部时，卡条开口向下安装。
高压类槽盒内夹具配置间距、数量、与盒体电缆线路短路电流值，蛇形敷设方式等要求相关。品字型配置的3根单芯电缆夹具允许****间距，可按短路电流值由下式确定。
L＝2000/iy2
式中：L——允许****夹具间距值（m）
iy ——短路电流峰值（KA）
捆扎带、锁紧扣以每隔1m距离对槽盒外围进行捆扎，以提高槽盒的整体刚度。当槽盒内敷设高压电缆时，如需考虑盒内电缆弧光短路时产生的压力释放，可在捆扎时留有一定的余度。
|
|
|
